港口高落差溜槽冲击磨损优化设计方案

    港口高落差溜槽冲击磨损问题的优化设计，核心并不在于单纯地更换更高硬度的衬板，而是需要从落料方式、冲击分区、材料搭配等多个维度，进行系统性的改进。优化的关键就在于清晰地划分各区域的功能边界，理顺物料的受力传递路径，让设计能够更好地适配现场的实际工况。

一、溜槽磨损的核心成因分析

    港口溜槽的磨损并不是均匀发生的，大多都呈现出局部集中爆发的特征。物料从高位下落时，会在重力的作用下持续加速，等到接触到溜槽内壁后，首波冲击就会集中地作用在溜槽的前端区段，后续的区段虽然也会产生磨损，但磨损的强度通常会显著降低。

    高落差工况还有一个典型的特点，那就是物料并非沿着溜槽平顺地滑移，而是以冲击的形式作用在溜槽内壁上。尤其是煤炭、矿石、烧结料这类颗粒状物料，它们的粒径比较大，而且硬度也不低，一旦冲击点位固定下来，局部区域就会快速地形成凹坑、裂边，甚至出现衬板掉块的问题。现场大多数溜槽的衬板，并不是整体失效的，而是从局部破损开始，逐步地扩展到大范围的损坏。

    因此，优化设计的首要步骤，并不是直接增加衬板的厚度，而是要先精准地划分冲击区域，明确核心冲击区、缓冲过渡区与滑动磨损区的功能界限，再根据各个区域的受力特点，匹配上适配的衬板材料。

二、现有衬板配置方案的合理性

    根据这个工况，湖南西拓新材料科技有限公司推荐在主要冲击区选用熔瓷衬板、次要冲击区配置三合一衬板的材料搭配方案，这两类衬板能够依据现场的工况特点，实现精准的功能分工。

    熔瓷衬板的表层硬度高、结合强度也十分优异，抗剥落性能更是突出，非常适配直面强冲击的工况场景。在高落差物料的冲击作用下，这种衬板不容易出现砸裂、整片脱层的问题，十分适用于溜槽入口、物料落点中心、急转向等核心受力位置。

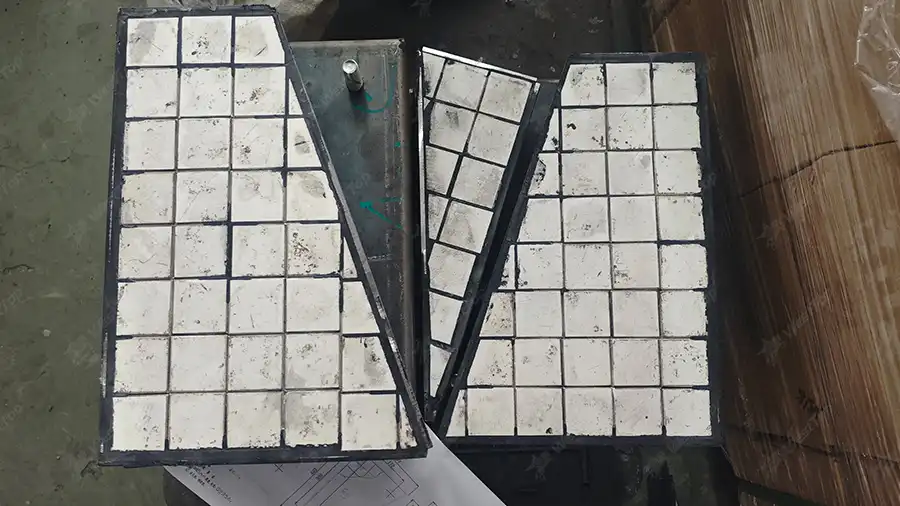

    三合一衬板是由陶瓷耐磨层、橡胶缓冲层与钢板基体组成的复合结构，其中陶瓷层主要承担耐磨的功能，橡胶层则可以吸收一部分冲击能量，钢板基体则负责保障整体的结构支撑。它的核心优势就在于能够兼顾缓冲与耐磨的稳定性，而不是单纯地追求材料的硬度，在冲击强度有所降低的次要冲击区域，这种衬板的应用性价比会更高。

    这种分区配置的思路，既保障了主冲击区的抗冲击性能，又避免了次要冲击区的材料浪费，还能有效地控制设备成本与衬板寿命的波动幅度。很多溜槽之所以会频繁出现磨损故障，核心原因就是全域都采用同一种衬板，这样一来，很容易出现局部材质过脆或者过软的适配性问题。

三、溜槽结构的优化设计要点

    如果只更换衬板，而不优化结构设计，是很难实现磨损控制效果显著提升的。高落差溜槽的结构优化，需要重点落实好三项设计改进工作。

    一是优化落料冲击形态，把集中的高角度冲击转化为适宜的斜向切削受力。物料从高位下落时的直冲冲击，是加剧溜槽磨损的核心因素，要是溜槽内部的过渡结构过于生硬，就非常容易形成料流的集中冲击。我们可以通过增设导流板、优化曲面过渡结构、设置弧形缓冲段等方式，将物料的直冲受力转化为斜向受力，把单点的集中冲击分散成区段的均匀受力。通过寻找材料抗冲击与抗剪切的更佳平衡角，能大幅度地降低物料的磨损速率。

    二是减少溜槽的急转角设计。急转角是高落差溜槽典型的磨损高发点位，物料在这个位置的速度方向会突然改变，冲击力也会高度集中。设计过程中，应优先采用大弧度过渡结构，替代小折角与硬拐弯设计，通过平顺的结构过渡，就能有效地延长衬板的使用寿命。

    三是合理管控料流的宽度与形态。料流过窄的话，会导致冲击集中；料流过宽的话，又容易引发撒料问题。比较合理的设计方案，就是引导物料在溜槽内形成稳定的薄层料流，避免成团的物料集中砸落。此外，在非物料主路径区可增设“物料死角”形成料床，利用“以料磨料”原理保护结构件，减少反复点冲击造成的局部破损。

四、衬板材料的分层搭配原则

    衬板材料的搭配，需要依据各个区域的受力模式来精准适配，而不是简单地按照“高价前置、低价后置”的逻辑来配置，必须结合不同区域的受力特征，匹配上对应结构的衬板。

    主冲击区： 配置熔瓷衬板。这个区域承受的物料打击力是更强的，也更容易出现衬板掉块的问题，所以必须优先保障衬板的抗冲击与抗剥离性能。熔瓷衬板非常适用于溜槽入口首段、物料首次落点、大落差区段等核心位置。

    次冲击区： 配置三合一衬板。这个区域虽然仍存在物料冲击，但受力形式已经逐步向滑动摩擦转变。三合一衬板通过橡胶层的回弹缓解应力集中，能有效防止陶瓷层在持续冲击下产生内生热疲劳，且拆装维护更为便捷。

    过渡区： 需要做好渐变式的过渡处理，避免结构与材料的突兀衔接。溜槽主冲击区与次冲击区的交界位置，要是过渡过于生硬，就容易因为材料的刚性差异，形成新的应力集中点。这个区域可以采用阶梯式或渐变式的衬板布置方式，保障物料流动与衬板受力的平顺过渡。

五、现场常见失效点位及诱因

    港口高落差溜槽的失效点位，主要集中在三个地方。其一就是物料落点中心，这个区域的冲击荷载大，很容易率先出现凹坑破损；其二是弯曲过渡段的外侧，物料转向的时候，外侧的受力会更为集中，磨损速率也会更快；其三是衬板拼缝与螺栓边缘的位置，这个部位要是安装处理不到位，就容易先发生松动，进而引发周边衬板的连锁损坏。

    此外，物料的水分与粘附性也是重要诱因。若物料粘附改变了落料轨迹，会导致物料偏离加强区，直接撞击非防护区域。在现场运维工作中，常常会出现只关注衬板本体性能，却忽视安装细节的问题。像螺栓头外露、拼缝拼接不齐、接边台阶过大等情况，都会导致物料在局部形成二次冲击。

六、施工安装与运维管控要点

    优质的设计方案，还得依靠规范的安装施工才能落地生效。熔瓷衬板安装的时候，需要保障衬板背部与基体紧密贴合，杜绝悬空间隙引发的颤振磨损。要是存在安装空隙，在冲击作用下就容易产生局部拍击效应，长期运行下，就会引发衬板裂纹。三合一衬板安装的时候，需要精准地把控橡胶层的铺设方向与压紧力，避免衬板在高频冲击下发生位移。

    与此同时，设备维护也需要摒弃“衬板整体失效后再更换”的滞后模式，港口设备的连锁损坏风险是比较高的，局部一小块衬板脱落，就很容易引发大范围的衬板破损。更为稳妥的方式，就是依据磨损标线开展定期巡检，尤其是针对主冲击区，要是发现陶瓷层边缘出现裂纹，就需要及时地进行处置。

七、后续深化优化方向

    在现有配置方案的基础上进一步优化，我们可以重点实施三项改进措施。其一，把主冲击区优化成更为平顺的曲面过渡结构，减少物料与衬板之间的硬碰硬冲击；其二，细化熔瓷衬板的分块尺寸，降低单块衬板失效后，破损范围的扩散风险；其三，在次要冲击区与滑动磨损区稳定应用三合一衬板，重点优化衬板的拼缝处理与固定方式。

    要是现场的物料粒径偏大，而且落差又比较高，我们还可以建议增设一段缓冲导流段或物料台阶，让物料先完成减速、再实现转向、平稳下落，通过弱化冲击荷载本身来降低磨损，这种优化思路的效果，往往要比单纯加厚衬板更好。

八、实施建议

    港口高落差溜槽的磨损优化，忌讳的就是滞后性整改，要是拖延到衬板穿孔、掉块之后再进行维修改造，只会持续地推高运维成本。当前“主冲击区熔瓷衬板+次冲击区三合一衬板”的方案，技术方向是合理的，后续优化的核心就在于结构细节的细化与安装工艺的把控。

    后续可以重点推进三项工作：重新精准划分冲击功能分区、优化溜槽过渡曲面设计、复核衬板拼缝与固定方式。经过上述优化之后，衬板的使用寿命相较于单一衬板方案，将会变得更为稳定，设备的检修频次也能有效地降低。
