在耐磨工程领域，有一个很少专门深入去讲解、但是却在各类工矿设备里实际用得非常广泛的防护思路，那就是以料磨料。也就是让物料自己形成稳固的保护层，靠物料去抵挡物料的冲击和磨损，而不是单纯依靠金属、耐磨陶瓷等材料，直接去承受物料的磨损与冲击。这个思路听上去有点反常识，但它背后的工程逻辑，却是相当扎实、也是经得起现场工况长期检验的。

一、什么是以料磨料

    这个理念的核心，就是通过结构设计，让物料能够自然地滞留在设备内壁的指定区域，慢慢形成一层稳定的料垫或者料衬。后续源源不断进来的物料，不会直接撞击金属基体或表面防磨层，而是先撞击在这层积料之上。依靠料打料的相互作用，磨损和冲击的能量就能被充分地分散、消解掉，设备本体受到的冲刷损耗，自然也就大幅度地减弱了。

    这种结构设计，并不是理论层面的空想臆造，而是已经在矿山、水泥、电力、冶金这些高磨损行业里，落地成了非常成熟的工程实践。

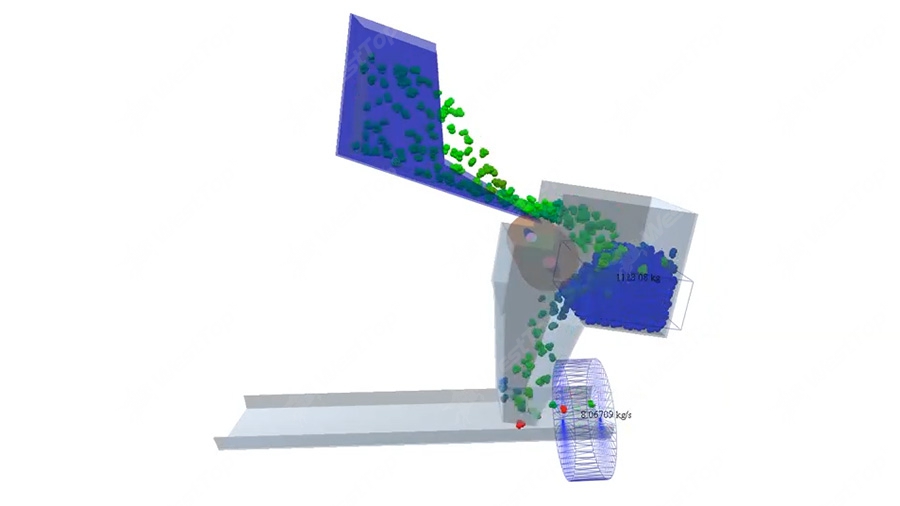

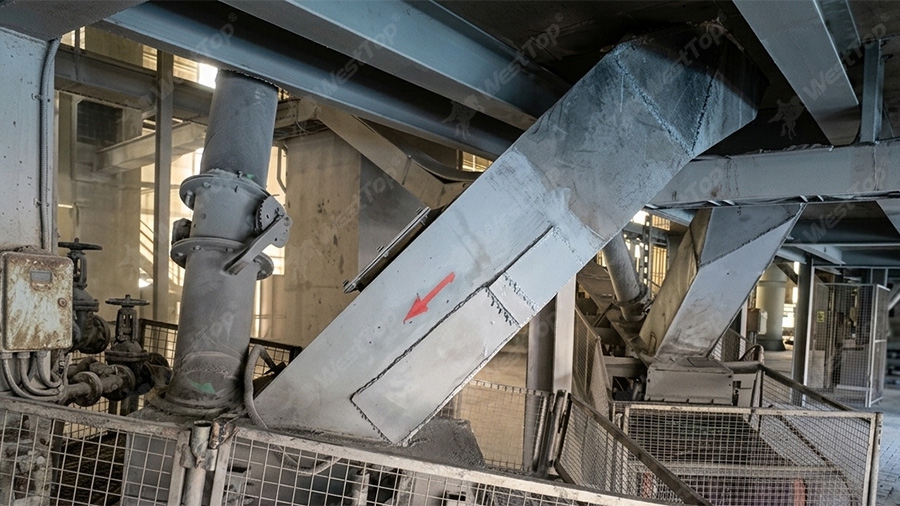

    拿我们公司现场遇到的实际问题来举例：某水泥厂的三通分料下料溜槽设计不合理，导致流速过快，冲击点集中，下料溜槽磨损严重，不得不多次进行停机修补。我们在经过现场考察和测量后，优化了结构和设计，先通过结构设计降低了设备内物料的流速，再内衬了氧化铝陶瓷耐磨层，保护设备钢件不直接被物料冲击磨损，然后还特意在下料溜槽内部预留出了积料槽，在物料输送过来之后，遇到积料槽会自然地堆积，慢慢形成一层稳定的物料垫。后续过来的物料，都会顺着这层积料平稳地运动，真正被磨损消耗的是表层积料，而不是设备本身的壳体。等到表层积料被慢慢磨耗完，新进来的物料又会及时地补充堆积，自然而然地形成循环自保护。

二、这个思路适合什么样的工况

并不是所有物料工况，都适合套用以料磨料的设计逻辑，它本身有着很明确的工况前提。

    1.物料必须具备自然堆积性

    如果是完全流态化的气固混合流，颗粒本身又轻又细，根本没办法沉淀下来，自然形不成稳定的料垫。但像矿石、砂砾、焦炭、烧结料这类物料，有着合适的粒径和密实度，就很容易在指定区域稳稳地堆积成型。

    2.物料的冲击方向要相对固定

    要是来料流向杂乱无章、四处乱冲，料垫根本没办法稳定留存；反过来，只要冲击方向和轨迹比较规律，我们就能针对性地设计积料区域，让料垫能够长久地保持稳定状态。

    3.设备内部要留有足够的空间余量

    料垫成型本身是要占用内部体积的，倘若设备内部结构做得太紧凑，没有预留余量，料垫一旦堆积起来，就会挤占物料通道的截面，进而影响整体的输送流量。所以在前期设计时，必须把料垫的预估厚度，精准地核算到设备结构尺寸里。

    4.物料本身含水率与粘稠度不能太高

    如果物料粘度很高，在料垫成型的基础上，非常容易继续粘结，导致堵塞设备内部，破坏正常的物料流动。这不仅会使生产效率大幅下降，还有可能因为过载引发电机烧毁等机械故障，让原本目的是‘保护设备’的料层反而变成了阻碍生产的‘绊脚石’。因此，在实际应用时需要了解物料的含水率与粘稠度。”

三、工程现场该怎么落地实现

以料磨料并不是随便挖个槽、堆点料就能见效的，真正能长久耐用的结构设计，往往需要妥善地解决好三个关键的问题。

    1. 如何让料垫稳稳地留住

    很多工况流速高、冲刷强，料垫很容易被气流或者水流直接冲走，根本存不住。工程上非常常用、也非常稳妥的做法，就是在易磨损的关键位置，增设挡料棱或是凹形背板。这类结构能在主冲击区的后侧，造出一块低速流动的死区，让细颗粒和低密度物料能够慢慢沉积下来，稳稳地形成一层抗冲刷的料层。

    就像我们矿山在用的球磨机衬板，很多波纹型衬板的波峰后侧，都会自然形成低速涡流区，矿料颗粒能长时间地滞留在这里。这层积存的物料，会顺势参与到后续矿石的缓冲卸力当中，也实实在在地延长了衬板本体的使用寿命。

    2. 怎样合理控制料垫厚度

    料垫太薄了，物料冲击很容易直接打穿料层，起不到有效的防护作用；可料垫太厚也不行，不仅会挤占流通截面、影响下料效率，而且积料压实之后自重会变得很大，反倒容易整块脱落，变成新的冲击隐患。

    日常设计里，主要依靠结构造型和局部流速，来灵活把控料垫厚度。挡料凸台的高度，直接决定了积料槽的深浅：凸台做得高，积料空间就大，形成的料垫也就更厚；凸台做得低，积料就浅，料垫自然偏薄。按照我们现场积累的经验，把凸台高度设计成管径的 1/10 到 1/8，是适配大多数工况、非常实用的取值范围。

    3. 和耐磨材料该怎样搭配使用

    以料磨料从来都不是为了替代耐磨材料，而是和耐磨材料相互配合、互补使用。以结构自防护为主，以材质硬防护为辅。

    主冲击区域，我们依靠结构形成的料垫，挡住绝大部分直接冲击；但料垫没办法覆盖到所有位置，结构边缘、流态过渡区、挡料棱自身这些薄弱部位，依旧得靠耐磨材料来做补强支撑。可以根据现场的冲击强度、作业温度，分区选配高铬铸铁、耐磨陶瓷、熔瓷衬板等材料，做到合理匹配、分级防护。

四、典型工程应用场景

    1. 料仓与落差溜槽

    高落差溜槽，是以料磨料运用得非常频繁、也非常见效的场景。物料从高处落差下落，会先在溜槽底部自然堆积出一层料垫，再顺着侧向导流板平稳地送出。设计时一般会把底部做成弧形凹面，引导物料优先在受冲击非常严重的区域堆积，同时在凹面背部加装耐磨衬板做补强。

    这种组合方式，比单纯加厚衬板要经济实用得多。料垫能消解掉 60%~70% 的冲击能量，让衬板承受的实际负荷大幅下降，使用寿命自然也就长得多。

    2. 旋流器及分级设备

    旋流器的进料口和沉砂嘴，向来是磨损非常集中、损耗非常快的部位。矿浆高速旋转流动时，固体颗粒会持续不断地撞击器壁。我们现场常用的解决办法，就是在沉砂嘴底部设置积料槽，让粗粒物料自然沉积成缓冲软垫。后续物料的分级分离，都在料垫表层完成，避免了颗粒和金属壁的直接硬碰硬，能明显地拉长沉砂嘴的更换周期。

    3. 磨机衬板设计

    在大型球磨机、棒磨机的设计优化里，「以料磨料」的思路早已融入衬板造型当中。阶梯型衬板的台阶背侧，会自然积存不少矿粒，在研磨作业的过程中，充当起缓冲介质，有效减轻钢球和物料对衬板的直接冲击。这么做不仅能降低磨机的单位能耗，还能明显减少衬板的检修和更换频次。

    4. 输送管道弯头

    管道弯头，一直都是气力输送系统里非常容易磨穿的薄弱位置。除了采用高耐磨材质做内衬之外，行业里普遍会采用积料弯头的结构：在弯头外弧的背面预留积料腔，让物料自行堆积成型，依靠料垫吸收颗粒高速冲击的能量。这种结构在煤矿输送、石灰石粉输送等高磨蚀工况里，已经有了大量成熟应用，使用寿命能比普通弯头足足延长 3 倍以上。

五、设计过程里容易踩的坑

以料磨料的思路看着简单易懂，但真正落地到工程设计时，有几个细节很容易被忽略，稍不注意就会出问题。

    1.提防积料带来的堵塞风险

    尤其是输送黏性大、湿度高的物料时，料垫很容易越积越厚、结块板结，结果直接堵死通道。这类工况就要谨慎地选用积料结构，或是配套做好定期清料的设计，避免堵料停机。

    2.积料区要避开维护死角

    如果把积料结构设在设备内部很难触及的位置，后期日常清料、检修都会变得格外麻烦。所以在前期布局时，既要考虑防磨效果，也要兼顾后期维护的便利性。

    3.料垫不稳，反而会加重冲击损耗

    要是现场工况波动大，物料流速忽快忽慢，料垫就没法形成稳定状态，时而堆积、时而整块脱落。脱落下来的大块积料，反倒会变成强力的冲击源，对衬板造成更大的损伤。这就需要我们尽量稳定工艺工况，同时优化加固积料区的结构，保证料垫能够平稳留存。

六、总结

    以料磨料是耐磨工程里非常务实、也很接地气的防磨思路。它的核心，是把传统防磨的重心，从一味追求材料有多硬，转变为靠合理的结构设计、实现物料自我防护。把结构防护和耐磨材料防护结合起来，往往比单纯堆砌高价耐磨材料，做得更靠谱、也更经济。

    如果咱们的设备，长期处在高磨蚀、强冲击的工况下，配件损耗得特别快，不妨先静下心来梳理下物料流态和冲击方向。很多时候，只是简单加一道挡料棱、稍微改一下底部的弧度，就能让料垫稳稳地成型，实实在在地拉长设备和配件的使用寿命。这比起频繁更换昂贵衬板的做法，显然要划算得多，也更符合工程现场的实际需求。
