矿山溜槽是矿石转运系统中磨损非常严重的部位之一，物料从高处滑落时产生的冲击力是比较大的，而且其中还夹带着大量的石英、长石等硬质颗粒。普通钢板在这种恶劣的工况下，短则三个月、长则半年，就会被磨穿。目前来说，采用耐磨陶瓷衬板来解决溜槽的磨损问题，已经是行业内较为成熟的技术方案了，但现场往往还是会出现衬板在短期内脱落、没有达到预期使用寿命的情况。其实啊，这些问题的出现，多数并不是材料本身存在质量上的缺陷，而是选型和安装这两个关键环节出现了疏漏。

一、溜槽工况

在进行衬板选型之前，我们必须先了解溜槽的实际使用工况，重点要关注以下几个核心的方面：

    物料粒度是选型的重要依据：当物料粒度小于10mm的时候，它的磨损方式主要是滑动磨损，这时候选用氧化铝陶瓷衬板就能够满足使用需求了；如果物料粒度在30mm以上，甚至还包含拳头大小的矿块，那就必须充分考虑物料带来的冲击力，单纯依靠高硬度的陶瓷衬板，反而容易出现崩裂的现象。

    料流速度与落差的影响也不容忽视：落差越大，物料下落时产生的冲击力就会越强。对于落差超过3米的溜槽，建议在受料点单独设置缓冲装置，可不能简单地把陶瓷衬板直接粘贴好就投入使用。

    湿度与腐蚀性的影响需要重点关注：有一部分矿石含有硫元素，在潮湿的环境下会对溜槽的金属底板产生腐蚀，进而影响到衬板与底板之间的粘结强度。因此，在这种工况下，必须格外重视胶粘层的选型以及底板的防腐处理工作。

    温度条件的适配性也至关重要：对于烧结矿、焦炭等高温矿石，它们产生的热冲击会对陶瓷衬板造成比较大的影响。普通的氧化铝陶瓷在急冷急热的工况下很容易发生炸裂，这时候就需要更换成专门的耐热型陶瓷衬板。

    不同的工况条件，对应的选型思路也是有所不同的，工况梳理作为选型工作的第一步，是万万不能跳过的。

二、陶瓷衬板的材质选型

目前市面上的耐磨陶瓷衬板种类是比较多的，矿山溜槽常用的主要有以下几种，需要根据实际工况来合理选用：

• 92%氧化铝陶瓷衬板，性价比是比较突出的，硬度能够达到HRA85左右，适用于大多数矿山的矿粉、细料等常规磨损工况，价格也相对低廉，如果采购量比较大，它是首选的经济型方案。

• 95%氧化铝陶瓷衬板，硬度比92%氧化铝陶瓷要更高一些，耐磨性比它提升了20%~30%，但价格也相应地偏高。如果溜槽的磨损速度比较快，常规的衬板无法满足使用寿命的要求，就可以考虑升级选用这种材质。

• 99%氧化铝陶瓷衬板，纯度高、硬度也非常高，接近HRA92，耐磨性是氧化铝陶瓷材质中非常优秀的，主要应用在超细粉料、高速气流等恶劣磨损的场景中。对于矿山溜槽来说，选用这种材质就属于过度投入了，不仅会增加采购的成本，还难以充分发挥出它的性能优势。

• 刚玉复合陶瓷衬板，是在氧化铝的基础上添加了锆、铬等成分制成的，它的韧性比纯氧化铝陶瓷有明显的提升，抗冲击能力也更强，在存在大块矿石冲击的工况下，选用这种材质会更为合适。

    需要注意的是，衬板选材并不是硬度越高就越好。高硬度的材质往往脆性也比较大，在有冲击的工况下，反而不如韧性稍好一些的材质耐用，这一点在选型过程中常常被人们忽视，进而导致后期使用的时候出现问题。

三、衬板规格的确定与布局设计

    衬板的规格主要包括单片尺寸和厚度，它的选择与布局设计，直接会影响到衬板的安装效果和使用寿命。

    衬板厚度的选取，需要结合磨损速率和检修计划来综合确定：矿山溜槽常用的陶瓷衬板厚度为10mm~20mm，理论上来说，衬板的厚度越大，使用寿命就会越长，但同时也会增加衬板的重量，提升安装的难度。对于溜槽倾斜角度比较大的部位，衬板太重会增大脱落的风险。通常我们可以根据磨损速率来估算使用寿命，比如说，若预计每年磨损3~5mm，选用10mm厚的衬板，使用寿命大约是两年，只要和溜槽的检修计划相匹配就可以了。

    单片尺寸的选择，需要兼顾安装效率和贴合效果：小片衬板（比如50mm×50mm）的随形性比较好，能够更好地贴合溜槽的曲面，拼缝也比较均匀，受冲击时单片所受的应力比较小，不容易出现崩角的现象，但铺设的工时比较长、施工成本也比较高；大片衬板（比如100mm×100mm）安装效率高，但对溜槽底板的平整度要求比较高，在溜槽曲面部位很容易出现翘边的问题。在实际的工程应用中，我们可以采用“直线段用大片、转弯段与受料点用小片”的布局方式，这样就能兼顾安装效率和使用效果了。

    受料点作为溜槽承受冲击力非常大的部位，需要进行特殊的处理，常见的有两种方案：一种是在陶瓷衬板的背面额外增设一层5~10mm厚的缓冲橡胶，起到吸振、缓冲的作用，从而减少物料冲击对衬板造成的损伤；另一种是在受料点选用铸石衬板或合金衬板，两侧再过渡到陶瓷衬板。具体选用哪种方案，需要结合物料的落差、物料的重量等实际工况来确定，并没有统一的标准。

四、安装方式的合理选用

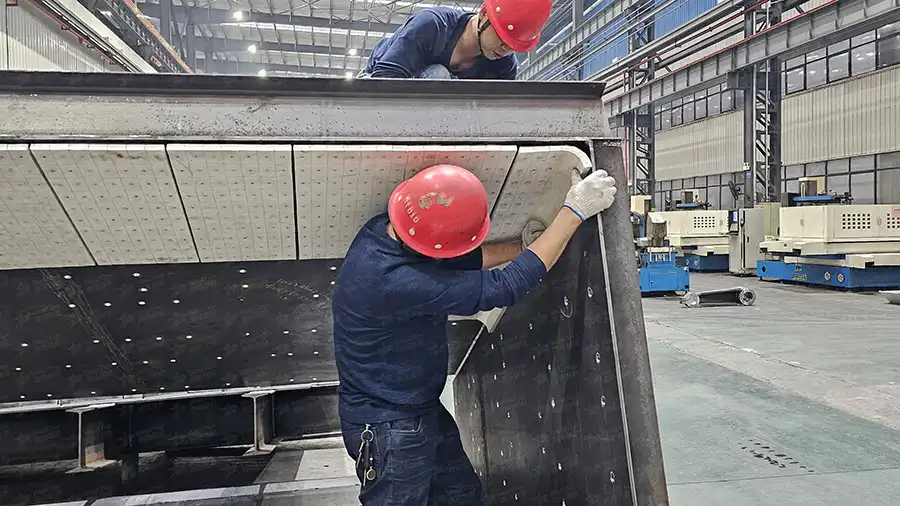

    陶瓷衬板的固定方式主要分为粘贴法和螺栓固定法，很多安装失败的案例，它们的问题根源都出在安装方式的选用或者施工细节上。

    （一）粘贴法

    粘贴前的表面处理是非常关键的一个环节，必须对溜槽底板进行喷砂或机械打磨处理，彻底去除底板表面的锈斑、油污和水分。如果不进行这个步骤，即便选用了优质的胶粘剂，也无法实现牢固的粘结。打磨完成后，需要在两小时内完成衬板的粘贴工作，避免底板表面重新氧化，从而影响粘结效果。

    粘贴环境的温度也有明确的要求，当环境温度低于5°C的时候，大多数胶粘剂的固化时间会大幅延长，粘结强度也会下降，这时候可以采用加热灯进行局部升温，等温度达标后再进行粘贴施工。

    （二）螺栓固定法

    这种固定方式适用于溜槽振动强烈、衬板需要定期更换的场合，它的核心是将预制好螺栓孔的陶瓷衬板，通过螺栓固定在溜槽的底板上。

    需要注意的是，螺栓孔是陶瓷衬板的薄弱部位，很容易从这个位置发生崩裂，因此螺栓孔的位置应该远离衬板的边角，孔径也不宜过大；在紧固螺栓的时候，需要使用力矩扳手控制扭矩，不能过度拧紧，否则会导致陶瓷衬板被压裂；垫片应该选用橡胶垫，避免直接使用金属垫，防止出现应力集中的情况，从而损伤衬板。

螺栓固定法的优势是衬板更换起来比较方便，但整体的防护性不如全铺粘贴法，衬板拼缝的位置是磨损的薄弱环节，需要做好密封处理。

五、施工过程中的注意事项

根据现场的施工人员反馈，以下几个环节是耐磨衬板安装时事故的高发点，需要重点关注，进行规范的操作：

1. 拼缝处理需要规范：陶瓷衬板之间的缝隙应该控制在2mm以内，如果缝隙过大，物料就会楔入缝隙中，产生“楔形磨损”，进而把陶瓷衬板撬起来。衬板铺设完成后，需要用耐磨填缝胶将拼缝填实，不要留下空缝。

2. 溜槽钢结构强度需要达标：如果溜槽本身的强度不足，在运行过程中就会产生较大的振动，导致衬板受力反复，粘结层非常容易出现疲劳脱胶的现象。因此，在安装衬板之前，如果发现溜槽钢结构的强度不足，应该先对它进行加固处理，这比更换优质的衬板效果更为显著。

3. 分批施工的接茬需要合理：对于大型的溜槽，往往需要分多次进行施工，不同批次施工之间的接口，很容易成为磨损的突破口。因此，接口部位应该采用搭接处理，不能采用平接的方式，避免物料冲击对接口造成集中磨损。

4. 严格控制固化时间：这是施工过程中常见的错误，很多施工单位因为工期的压力，在衬板粘贴完成后，还没有达到规定的固化时间就投入了使用。在环境温度25°C的条件下，衬板粘贴后至少需要固化24小时才能上料，如果固化时间不足，粘结强度就无法充分发挥出来，物料冲击后非常容易导致衬板脱落。

六、衬板的维护与寿命管理

    耐磨陶瓷衬板并不是安装完成后就可以一劳永逸的，还需要进行定期的检查和维护，这样才能确保它达到预期的使用寿命。

    建议每1~2个月对衬板进行一次目测检查，重点查看衬板是否存在鼓泡、脱角、裂纹等损坏情况。如果发现单片衬板损坏，应该及时进行补片处理，不能等到衬板大面积脱落再进行修复，因为一旦底板裸露出来，就会被物料迅速磨穿，从而大幅度地增加修复的成本。

    采用小锤轻敲陶瓷衬板表面，通过声音来判断粘结情况，是一种简单又有效的检查方法：如果敲击的声音比较沉闷，说明衬板底部的粘结层可能已经脱胶了，需要尽早揭开衬板进行返修；如果声音比较清脆，那就说明粘结情况是良好的。

    建议建立衬板使用台账，详细记录每块区域衬板的安装时间、补修次数等信息，这样有助于我们准确判断溜槽各部位的磨损速率，为后续溜槽的改造、衬板的选型提供可靠的依据。

    耐磨陶瓷衬板在矿山溜槽中的应用技术，虽然不算复杂，但需要把基础工作做扎实。只要我们做好工况分析、选对衬板材质、规范安装施工，就能有效规避大部分的使用问题。现场出现的各类失败案例，回头分析来看，几乎都能找到明确的问题原因，并不是衬板材料本身“不合格”。只要严格把控选型、安装与维护的各个环节，实现溜槽使用寿命翻倍的目标，是完全可以做到的。
