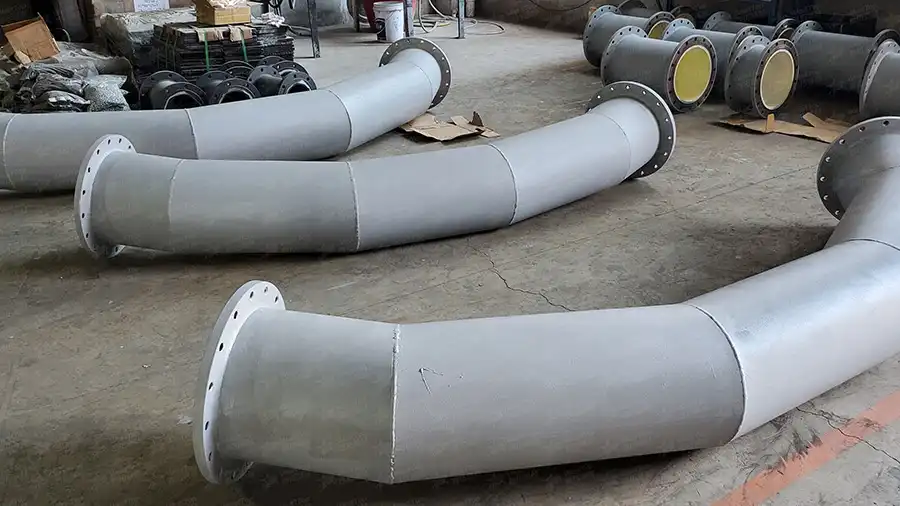

耐磨陶瓷弯头的弯曲半径（R值）与磨损寿命的关系

    从一个现场问题说起，很多工程师在换了耐磨陶瓷弯头之后，都会发现一个奇怪的现象：有些弯头用了一两年就被磨穿了，可有些却能稳稳撑上五年以上。明明是同一种材料，也装在同一条管线上，磨损寿命的差距怎么会这么大呢？追根溯源就会发现，很多时候问题的症结，其实就出在R值上。只有把R值选对了，陶瓷的耐磨性才能真正发挥出来；可要是R值选错了，再好的材料也都是白费功夫。

R值到底是什么？

    R值，指的就是弯头的弯曲半径。简单来说，它就是弯头弯曲圆弧所对应的那个圆的半径。在工程上，我们常用“弯径比”来表达这个参数，写法是R/D，其中的D代表的是管道的内径。

    比如说，一根内径100mm的管道，如果用了R=200mm的弯头，那它的弯径比就是2D；要是用了R=500mm的弯头，弯径比就变成了5D。这个数值越大，弯头的弯曲就越平缓；数值越小，转弯就越急，这是比较基础、也比较容易理解的概念。

工程上常见的弯径比分类，大致是这样的：

• 短半径弯头：R/D=1~1.5，转弯特别急，通常用在空间受限的场合；

• 标准弯头：R/D=1.5D（有些标准里也定义为2D），是一般工业管道中常见的规格；

• 长半径弯头：R/D=3D~5D，转弯比较平缓，很适合高速气固两相流的工况；

• 超长半径弯头：R/D≥6D，主要用在对磨损特别敏感、颗粒硬度又很高的严苛工况下。

R值与磨损的物理逻辑

    为什么R值小，磨损就会更快呢？这件事，我们得从颗粒的运动轨迹说起。

    在气力输送管道里，固体颗粒会跟着气流一起高速流动。等到了弯头的位置，气流需要转向，而气体转向是比较容易的——因为气体的质量很小，能顺着管道的走向轻松转弯。但固体颗粒就不一样了，颗粒本身是有质量、有惯性的，就算气流拐了弯，颗粒也不会轻易跟着拐。于是，这些颗粒就会沿着原来的运动方向，直直地冲向弯管的外侧壁面，形成非常剧烈的撞击。

    R值越小，颗粒的碰撞角度就越大，冲击力也越集中，磨损自然也就越猛烈。这就跟我们开车转弯是一个道理，急转弯和缓转弯对车轮产生的侧向力，那是完全不一样的。

    研究数据也实实在在印证了这一点。根据CFD-DEM数值模拟的结果，随着曲率半径的增大，颗粒与弯管的碰撞面积会慢慢变大，单位面积上的颗粒碰撞次数也会随之减少，与此同时，碰撞角度也会逐渐变小。这两个因素叠加在一起，就直接导致了磨损速率的显著下降。

    还有一个关键的细节需要注意。R值小的弯头，磨损位置会特别集中，往往就集中在外侧壁面的一个点上。所有的磨损能量都集中打在这一小块区域，用不了多久，弯头就被磨穿了。而R值大的弯头，颗粒的碰撞区域会比较分散，外侧壁面受到的作用力也更均匀，磨损速度自然就慢了很多。

弯径比对磨损寿命的影响有多大？

    这个问题有具体的量化数据，我们可以通过数据直观地感受到其中的差距。

    根据弯管冲蚀的研究结果，当R/D从1.5增大到3D时，90°弯头的冲蚀速率可以降低30%~50%，改善效果是相当明显的。如果继续把R/D从3D增大到5D，冲蚀速率还会进一步下降，但降幅会趋于平缓，改善幅度大概在15%~25%左右。在常规工况下（也就是中等气速、普通颗粒的情况），当R/D超过5D之后，再继续增大弯径比，能得到的收益就比较有限了，可管道所占的空间却会越来越大，安装的代价也会越来越高。

    工程上有一个专门的概念，叫做“经济弯径比”。它的意思是，综合考虑磨损寿命、安装空间和制造成本这三个因素，会存在一个性价比更高的R/D值。对于大多数气力输灰、输煤的工况来说，这个数值通常在3D~5D之间。把R值选在这个范围里，就能在安装空间和使用寿命之间，取得一个比较好的平衡。

不同工况下的R值选取建议

    R值并不是越大越好，也不是越小越省事，关键还是要结合实际的工况来判断和选择。

    先说颗粒硬度高的场合，R值要适当放大。

    比如说石英砂、矿粉、水泥熟料这类硬质物料，尽管它们的硬度比氧化铝陶瓷要低，但在高速冲击的条件下，依然会对陶瓷产生比较显著的冲蚀。这种情况下，R/D建议不低于4D，要是能配合加厚的陶瓷内衬，使用效果会更好。

    其次是流速高的场合，R值同样要放大。

    研究表明，管道的磨损量通常和颗粒冲击速度呈2~3次方的正相关关系。流速越高，颗粒撞击弯头外壁的动能就越大，对弯头造成的损伤也就越剧烈。如果气速超过了25m/s，R/D建议选5D以上。

    然后是空间受限的场合，R值可以适当妥协，但一定要做好补偿。

    有些设备的布局本身就很紧凑，实在放不下大弯径的弯头。这种情况下，我们可以在选用较小R值的同时，适当提高陶瓷内衬的厚度，或者换成碳化硅这类硬度更高的陶瓷材料，以此来弥补R值不足所带来的磨损加速问题。

    最后是低浓度、轻质物料的场合，R值的要求就相对宽松一些。

    比如说粉煤灰这类密度比较小、粒径也比较细的物料，在浓度不高的稀相输送条件下，R/D=2D~3D的标准弯头基本就够用了，没必要刻意去追求大弯径。

磨损位置会随R值变化吗？

    这是很多现场工程师都没有注意到的一个细节，而答案是肯定的——磨损位置确实会随着R值的变化而变化。

    R值小的弯头，磨损点会集中在弯管外侧靠近中部的位置，也就是转弯角度更大的那个区域。颗粒在这个地方的冲击角度会显著增大，趋向于高角度冲击，磨损也就更为剧烈。

    而R值大的弯头，磨损峰值的位置会向弯管的出口段偏移。颗粒在缓转弯的弯头里，运动轨迹会更加“顺滑”，真正产生剧烈撞击的位置，往往不在弯头本身的外侧，而是在弯头出口后方的直管段起始部分。所以，在设计大弯径管路的时候，弯头出口后的一段直管也同样需要做好防磨处理，不能只换了弯头，就忽略了直管的防磨问题。

连续弯头的特殊情况

    在实际的管道布置中，两个弯头串联的情况是很常见的。这里有一个容易踩的坑，值得我们专门拿出来说一下。

    两个弯头串联的时候，第二个弯头的磨损情况，并不简单是第一个弯头的重复。颗粒经过第一个弯头之后，运动轨迹已经发生了改变，等它到达第二个弯头时，碰撞角度和碰撞分布，都和单个弯头的情况完全不一样。研究结果显示，在很多情况下，第一个弯头的冲蚀速率会更高，但具体的情况，还要取决于颗粒的再分布过程。

    在实际工程中，两个弯头之间的直管段长度也很关键。如果间距太短，颗粒就来不及重新分布，第二个弯头的局部磨损就会异常集中；通常来说，需要数倍到十倍管径（大概是5D~15D）的长度，才能让流态逐步恢复到相对稳定的状态。

总结

    R值是耐磨陶瓷弯头设计中，容易被忽视、但对磨损寿命影响又非常大的参数之一。哪怕材料选得再好，只要R值不合理，磨损依然会很快。工程上的正确做法是，先根据物料特性和输送流速，确定好合理的弯径比，再匹配合适的陶瓷材质和内衬厚度，把这两个维度结合起来，才能真正把耐磨弯头的使用寿命发挥到更大。
