在工业气力输送、水力排渣等输送系统中，弯头磨穿泄漏是长期困扰工厂生产运行的重大难题之一。直管段通常可以长期稳定的使用，但是管道系统中的90°弯头即使经过多次补焊修复，还是容易在短期内失效，这是由流体和物料运动的物理规律决定的，只是单纯地增加管道的壁厚不能从根本上解决问题，只有选用高冲刷位置专用耐磨陶瓷弯头，才能从材质与结构上实现有效的防护。弯头作为输送系统的易磨损部位，它们过早的失效已成为制约系统连续运行的关键因素。

一、弯头磨损失效的核心机理

    物料在管道内部的变向运动，是弯头快速磨损的主要原因，直管段的物料颗粒会沿着管壁平行流动，和管壁之间以滑动摩擦为主，磨损程度比较低且磨损均匀；而进入弯管段后，物料因为惯性会保持原来的方向，以一定的角度持续撞击弯头的弯曲部分的管壁，形成冲击磨损。工程研究表明，在典型的高流速颗粒冲蚀工况中，冲刷磨损的速率与物料流速呈幂函数关系，指数通常接近3，所以，流速的小幅度提升就会导致磨损量的急剧增加。

    同时，弯头内部的流场受到离心力的作用形成了二次流（双股螺旋流），流场紊乱导致颗粒在弯头内部不定向运动，反复反弹与旋转冲刷，不仅弯头的本体受到损伤，在接近弯头出口的直管段也容易受到连带的磨损，因此，弯头的失效并不是单纯的摩擦，而是冲击、切削和凿削共同作用的结果。

二、普通碳钢弯头的性能缺陷

    20#、Q235等普通碳钢弯头具备韧性好、成本低、焊接性能优良等优势，但是在耐磨工况中存在着性能缺陷：

1. 硬度不足

工业输送的石英砂、铁矿粉等物料莫氏硬度常高于7，要远高于普通碳钢，颗粒的撞击会在管壁形成切削沟槽和凿削凹坑，导致表层的金属因疲劳剥落，形成局部快速减薄的情况。

2. 抗冲刷腐蚀能力差

在湿式输送（矿浆输送等）的工况下，钢管表面的氧化膜受到物料的冲刷而脱落，钢管基体直接暴露在物料和空气中并发生腐蚀，腐蚀弱化基体后，磨损速率进一步加快，形成 “腐蚀 + 冲刷” 的复合性失效。

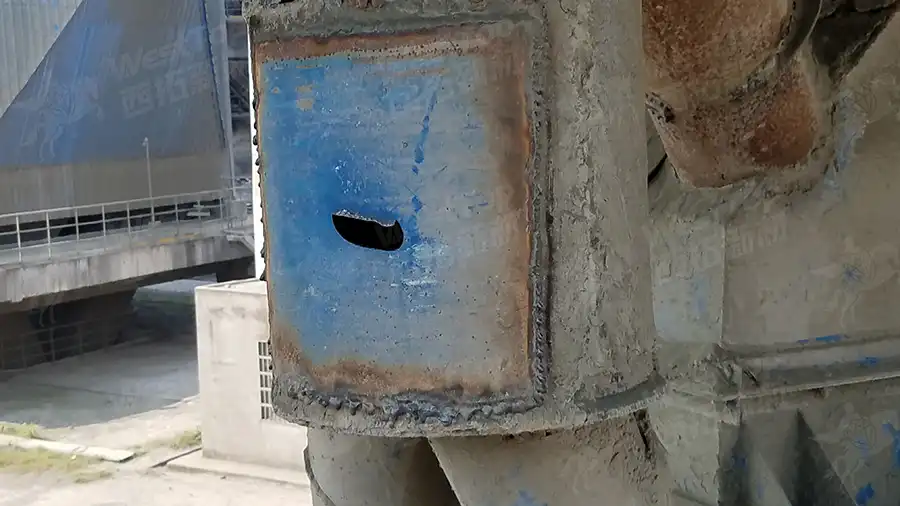

    普通碳钢弯头的典型失效形式为局部穿孔，多发生在弯头的背部靠近出口的区域，通常呈现条形的破口，该区域的管壁被快速掏空，而其余部位的壁厚仍相对完好，属于不能通过常规手段而避免的局部冲刷失效。

三、行业弯头磨损典型工况

1. 水泥行业

在水泥行业的生料粉、煤粉气力输送系统中，生料含有大量高硬度二氧化硅，输送流速达 20~30m/s，弯头受到持续的高强度冲刷，普通碳钢弯头往往在数周至数月内即出现严重减薄甚至磨穿失效，现场仅能通过外部浇筑混凝土的方式应急补救。

2. 火电行业

    火电行业的气力除灰系统中，飞灰为高温烧结玻璃体，质地细而且硬度比较高，在长距离的输送下，弯头受到持续的微切削磨损；磨煤机出口弯头处于高温、高流速的煤粉气流环境，携带的煤矸石颗粒的高速冲击更是会进一步加剧磨损，弯头的更换频次非常高。

3. 矿山行业

    在矿山行业的尾矿充填、精矿浆输送系统中，是固液两相流，物料的浓度高，需要维持高流速防止物料堵塞管道，同时还需要承受固体颗粒的冲击与强湍流冲刷及局部空化作用等，普通碳钢弯头寿命非常短，只能依靠耐磨陶瓷弯头这类复合材料的弯头满足使用要求。

四、解决方案概述

    弯头的磨损是工业输送系统难以规避的重要问题，只能通过材质的优化与结构的改进来提升使用寿命。从加厚管壁、焊接补丁等基础防护，到双金属复合结构弯头、耐磨陶瓷弯头等进阶方案，都是为弯头提供耐磨防护，保障输送系统长期稳定运行的技术尝试。
