电厂输灰为什么要用耐磨陶瓷管道

先从问题本身说起

    火力发电厂每天都要处理大量煤粉和煤灰，煤烧完了，产生的灰烬不会自己消失，而是被集中收集起来，再通过电厂输灰的管道排送到指定区域。这个过程，说起来比较简单，但真正干过现场的工人都知道，对于管道的要求其实非常高。

    因为输灰系统普遍采用的是气力输送的方式。就是压缩空气把粉煤灰带着走，灰粒包裹在气流里面，随着管道的方向高速运动，速度高达十几米每秒，如果使用普通钢管，用不了多久就会被磨穿。

管道为什么会磨损？

    粉煤灰中带有固体颗粒，而且粉煤灰里面含有了大量的 SiO₂（二氧化硅），硬度比较高，随着气流以较高的速度冲击到管道内壁上，根据工程经验和我们之前发的一篇科普文章：磨损的形式和磨损机理以及影响磨损的主要因素-西拓新材可以知道，管道磨损量大致与颗粒冲击速度的二至三次方成正比的，也就是说，当流速提高了1倍，磨损量可能就会是原来的八倍之多。

    输送物料的浓度也是磨损的重要影响因素，灰气比越高的时候，颗粒和管道内壁的摩擦次数就比较多，磨损就会更加严重，电厂气力输灰系统的灰气比通常在大范围内变化，因此，当浓相输送时，磨损问题会更加突出。另外，我们需要考虑到关键位置-弯头，当气流在弯头弯曲部分转向时，灰粒会因为惯性，大量撞向弯管的外侧，外侧受力会高度集中，磨损速度会远远快于直管段，在实际情况中，弯头也确实是整个输灰管道系统中优先出现磨损问题的部位，更换也比较频繁。

普通管道的局限性

    早期电厂普遍用的是普通碳钢管道。这类管道的价格比较便宜，安装也方便，也很容易买到。但是问题是在面对高速含灰气流的长期冲刷时，使用寿命比较短，有些弯头，个把月就磨穿了，这并不是夸张叙述，而是在吉林某火电厂真实发生过的案例。

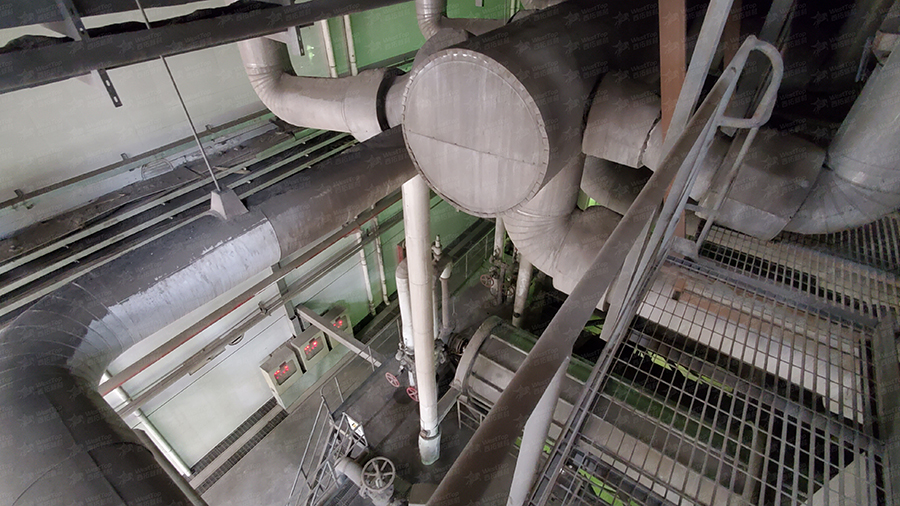

    管道在磨穿之后，不只是换管道这么简单。管道中的粉煤灰大量泄漏，造成厂区环境大量污染，其次，很多输灰管道都是架设在高空，维修难度比较大，人工成本高。更加棘手的是，停产检修还会直接影响到机组的正常运行，增加停机成本。

    后来，也有人尝试了铸石管和合金管等耐磨管道。铸石管的耐磨性能还算可以，但是质地比较脆、稍微受点力就容易断裂，施工和安装都比较麻烦；而高铬铸钢合金管的成本高，性价比不高；硬质合金管就更贵了，而且合金管重量都比较重，架设在高空安装对支架承重要求较大。这些方案试验下来，都没能从根本上解决问题。

耐磨陶瓷管道是怎么做的？

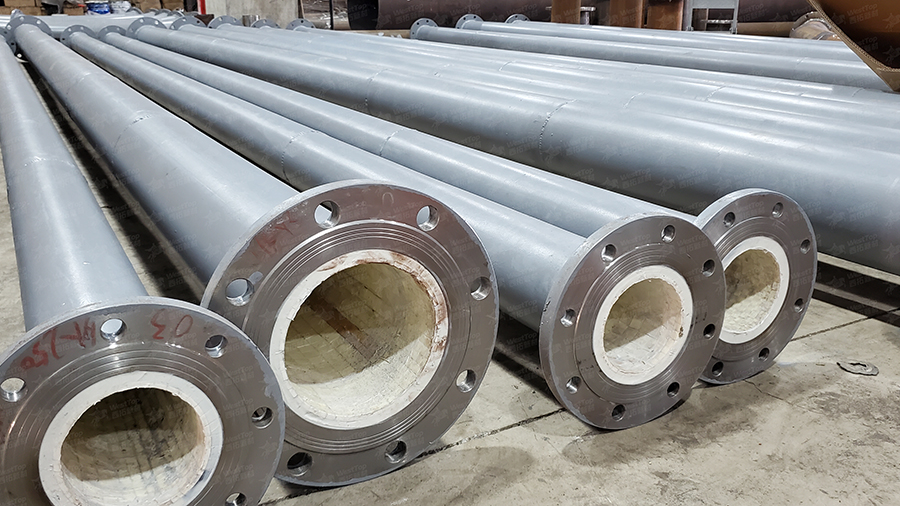

    耐磨陶瓷管道的结构，其实并不复杂，原理也容易理解。外层是钢管，负责承压和结构支撑；内层安装高纯度氧化铝陶瓷或者碳化硅陶瓷，专门用来抵抗磨损和腐蚀。两者通过粘胶或者机械固定结合，钢管的韧性和陶瓷的硬度相结合，各自发挥自己的长处。

    关键在于陶瓷内衬的材质选择。工程上常用的是 Al₂O₃（氧化铝）含量≥92%的铬刚玉陶瓷片。这类陶瓷经过高压干压成型，洛氏硬度可以达到HRA85，仅次于金刚石和一些超硬材料，是目前工业领域里性价比非常高的耐磨材料之一。

    陶瓷片的安装工艺也很讲究，不是随便贴上去就可以了。除了陶瓷粘贴胶粘贴工艺，还要螺柱焊接工艺，碗式焊接工艺，燕尾条焊接工艺和整体陶瓷安装工艺，正是这些多样化的安装工艺，让弯头寿命得到了实质性的提升。

用了陶瓷管，效果怎么样？

• 同等工况下，耐磨陶瓷管道与普通铸石管相比，使用寿命可延长5倍以上，和普通钢管相比，差距就更大了，使用寿命可以达到钢管的10倍至20倍。

• 以弯管为例，无缝钢管热弯成型后粘贴陶瓷内衬，抗压强度可达 ≥ 850 MPa，远高于离心浇铸弯管的 ≤ 150 MPa。结构可靠性大幅提升。

• 耐磨陶瓷管道的耐腐蚀性能也很好，粉煤灰里除了SiO₂，还含有一些硫化物和微量酸性成分，氧化铝陶瓷对大多数酸碱盐溶液都有良好的化学稳定性，不会因为腐蚀而加速失效，使用寿命更有保障。

• 重量方面，陶瓷内衬管比铸石管和合金管都要轻很多，安装和更换都相对方便。对于高空架设的输灰管道来说，这一点在施工现场特别受用，省力不少。

经济账怎么算？

    一开始看耐磨陶瓷管道的单价，确实比普通钢管高出一些，很多采购人员第一反应是"太贵了"，不过，这笔账真不能只盯着采购价格看，要算的是全生命周期成本。

    一根普通钢管弯头，一些常见的磨损工况下半年就得更换。而陶瓷内衬弯头，正常使用三到五年问题不大。频繁停机更换产生的人工费，加上停产损失，再加上粉尘泄漏引发的环保整改费用，这些加起来，远远超过了陶瓷管道的初始投入。账算清楚了，选择也就清楚了。

    国内不少电厂的实际运行经验也验证了这一判断：输灰系统改用耐磨陶瓷管道之后，停机检修次数明显减少，年度运维成本实实在在地降了下来，环保指标也更容易稳住。

工程选型的几点注意

    不是所有陶瓷管道都一样，选型要结合实际工况来判断。Al₂O₃含量越高，耐磨性虽然越强，价格自然也越高，一味追求高配不一定合算，关键是选对地方用对料。

    陶瓷片与钢管的粘结工艺同样不能马虎。粘结不牢，陶瓷片在使用中脱落，不仅防磨效果全无，还可能直接堵管。这种情况在劣质产品上不少见，选型时一定要核查厂家的工艺能力，不能光看报价。

写在最后

    电厂输灰耐磨管道这件事，说大不大，说小也不小，它直接关系到电厂能不能稳定连续地运行。耐磨陶瓷管道，从材料本身给出了一个真正可行的工程答案。高硬度、耐腐蚀、使用寿命长，这三点，恰好精准对应了气力输灰工况里核心的三个痛点。随着国内火电机组对运行稳定性和环保合规要求持续提高，这类材料的工程应用空间，只会越来越大。
