告别频繁停机：风机叶轮防磨解决方案

    在工业除尘、锅炉引风以及物料输送的系统当中，风机叶轮磨损的问题是设备管理需要面临的重要难题之一。含尘量比较大的气流以20-50米/秒的速度持续冲击着风机叶轮的叶片，这样会导致叶轮材质磨损严重，快速变薄，动平衡失效，更严重的后果是可能引发飞车事故和人员安全事故。

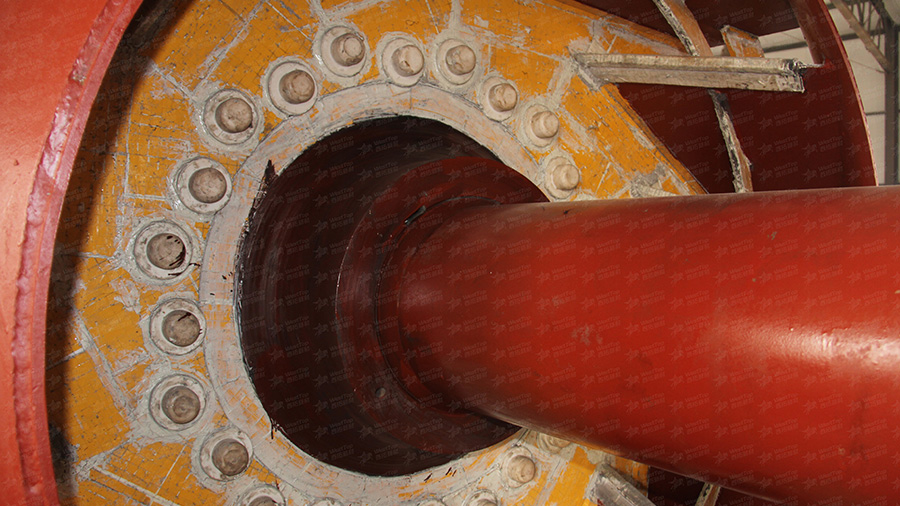

    为了解决这一问题，我们在某水泥厂的高温引风机上开展了为期三年的防磨方案对比实验，通过对多种材料和工艺的持续测试和优化，确定了以燕尾式机械自锁耐磨陶瓷作为风机叶轮核心防磨方案。

1. 金属表面强化工艺

    在项目的初期，考虑到金属材料加工方便的特点，我们开始尝试了各类表面强化技术。比如耐磨堆焊和热喷涂等等，耐磨堆焊是采用高铬铸铁焊条，在叶片的工作面焊接形成网格状或鱼鳞状耐磨层，保护叶片，减少物料磨损。超音速热喷涂（HVOF）是通过燃烧室将燃气与氧气混合产生超音速焰流，将粉末材料（这里我们用的是碳化钨（WC）粉末）喷涂至工件表面形成高质量涂层。

现场实际使用反馈

    和之前的碳钢叶轮相比较，这类金属强化方案确实有效的延长了设备的运行周期—堆焊和喷涂处理后的叶轮，使用寿命从原本的3–4个月提升到6–10个月。但在实际应用中，该类方案的工程局限性也非常明显：

1. 防护层的厚度不足：热喷涂层的厚度通常仅有0.3–1.0毫米，固体颗粒一旦击穿局部涂层，被保护的基体金属就会快速磨蚀，形成磨蚀坑。

2. 热变形隐患：在大面积的堆焊作业时，需要输入大量热量，非常容易造成薄壁叶片翘曲变形，给后面的动平衡校正带来很大的难度。

2. 普通陶瓷贴片工艺

    考虑到金属材料的硬度不够导致磨损，我们就思考能不能使用一种容易安装的高硬度材料作为防磨材料呢？于是我们选用了莫氏硬度高达9.0的氧化铝陶瓷材料，并且使用了更方便安装的耐磨陶瓷粘贴胶将矩形陶瓷片直接粘贴于叶片表面。

现场实际使用反馈

    陶瓷的耐磨性表现确实远超金属，设备在连续运行半年后，陶瓷表面仅仅出现了轻微的磨痕，但是这种方案存在一个致命缺陷：受工况影响，胶粘剂易受高温老化、陶瓷片容易脱落，风机叶轮长期处于960-1450转 / 分钟的高速旋转状态下，而且工况温度经常会超过150℃。在离心力与高温的双重作用下，耐磨陶瓷粘贴胶的粘接强度会大幅下降，最终导致陶瓷片从叶片表面甩脱，哪怕只有几片陶瓷片脱落，都有可能引发设备剧烈振动，迫使系统紧急停机。

3. 燕尾式耐磨陶瓷工艺（机械自锁）

    为了解决氧化铝陶瓷容易脱落的这一核心痛点，我们采用燕尾条式机械自锁结构，将原本单一的胶粘升级为 “机械自锁 + 化学粘接”的双重固定方式。

技术实施要点

• 燕尾导轨焊接：在叶片工作面精密焊接梯形截面的金属燕尾导轨，只需要焊接几个点固定燕尾条，焊接量远远低于堆焊工艺。

• 陶瓷片自锁装配：将底部带燕尾槽的专用氧化铝陶瓷片沿导轨推入装配，利用燕尾结构的几何锁紧力，抵消大部分离心力的影响。

• 无机胶填充密封：在陶瓷和导轨的装配间隙填充耐高温无机粘贴胶，既起到了密封防灰的作用，又能辅助减小振动。

    在这种结构设计下，陶瓷片主要依靠金属导轨的机械拉力实现固定，陶瓷粘贴胶只是起辅助作用，这种固定方式从根本上消除了高温对粘接强度的不利影响。

三种方案性能对比

下表为三种方案在相同工况下的实测性能数据对比

结论与工程应用建议

    经过2年的连续运行验证，采用燕尾式耐磨陶瓷工艺的风机叶轮，整体的运行表现非常稳定，停机的检查结果显示，陶瓷片没有脱落现象，导轨焊接处连接紧密，陶瓷片整体磨损较小，叶片整体动平衡状态保持良好。

工程实操建议

1. 根据需要选择合适方案：如果是含尘量低，磨损较小的工况，使用热喷涂的方案性价比更高，而在高温，磨损较大的工况环境下，机械自锁燕尾陶瓷方案是更加可靠的选择。

2. 在改造之后需要做动平衡校正：氧化铝陶瓷片在安装后会增加叶轮的自身重量，因此在改造完成之后，需要对叶轮做高精度的动静平衡校正，保证风机的正常运行平稳。

3. 叶片的边缘需要重点防护：叶片的头部和周围区域是气流冲刷严重的区域，可以采用定制的U型氧化铝陶瓷进行包边保护，防止磨损从边缘开始扩散。

    从以前的需要频繁抢修的风机叶轮，到现在仅需例行维护的省心设备，机械自锁式燕尾型陶瓷通过结构创新，解决了陶瓷片在高速旋转部件上易脱落的长期应用难题，也为高磨损工况下的风机叶轮，提供了一套较成熟可靠的防磨方案。
